МОНОТРОЛЛЕЙНЫЙ ШИНОПРОВОД ШМТ-А 250-400 А



Шинопровод монотроллейный

ШМТ – А предназначен для выполнения в производственных помещениях или на открытом воздухе (под навесом) троллейных линий, питающих электрооборудование передвижных подъемно-транспортных механизмов: мостовых кранов, кранов подвесных однобалочных, электрических талей, передаточных тележек и т.д. Шинопровод может быть использован для выполнения, как главных троллейных линий, так и троллеев, установленных на кранах. Конструкция шинопровода позволяет выполнять троллейные линии с любым числом полюсов, но в стандартный комплект поставки входят кронштейны и клицы только для монтажа трехфазных линий. Климатическое исполнение шинопроводов – У2, Т3 по ГОСТ 15150. Шинопровод ШМТ - А соответствует ТУ 3449-012-05774835-2005..

Скачать техническую информацию https://alexlain.deal.by/promo_docs

КОНСТРУКЦИЯ

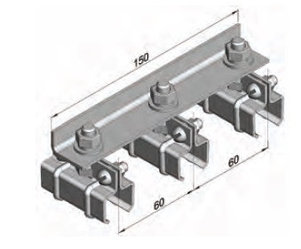

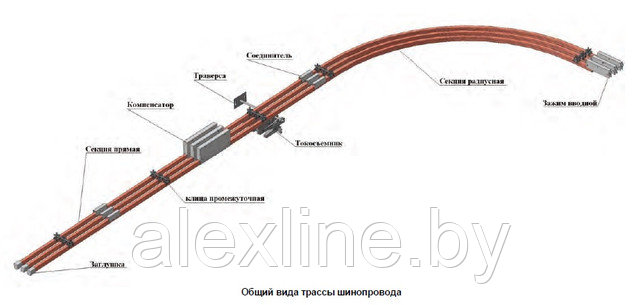

Монотроллейный шинопровод представляет собой профили фигурного сечения из алюминия заключенные в изоляционную оболочку и закреплённые через клицы или троллеидержатели на кронштейнах. На концах секции верхняя часть оболочки удалена для установки соединителей, разделителей или вводных зажимов. Продольный паз оболочки обеспечивает доступ контактной щетки токосъемника к контактной поверхности троллея (токоведущего троллея). Передача электроэнергии осуществляется через токосъёмники от 40 до 160 А.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• высота над уровнем моря по ГОСТ 15150 – не более 2000 м. При эксплуатации на высоте над уровнем моря более 1000 м номинальные токи шинопроводов должны быть снижены на 10 %;

• рабочий диапазон температур по ГОСТ 15150:

– для климатического исполнения и категории размещения У2 от минус 45 до плюс 40 ºС;

– для климатического исполнения и категории размещения Т3 от минус 10 до плюс 50 ºС;

• тип атмосферы по ГОСТ 15150 – II (промышленная);

• степень защиты шинопровода ШМТ-А - IP21 по ГОСТ 14254, степень защиты токосъёмников не нормируется;

• устойчивость к воздействию вибрационных нагрузок соответствует группе условий эксплуатации М3 по ГОСТ 17516.1;

• окружающая среда – непожаро-взрывоопасная, химически неактивная;

• рабочее положение в пространстве – горизонтальное;

• номинальный режим работы – продолжительный;

• гарантийный срок службы 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня продажи;

• установленная безотказная наработка – не менее 4200 часов, выход из строя щёток токосъёмных устройств отказом не является.
