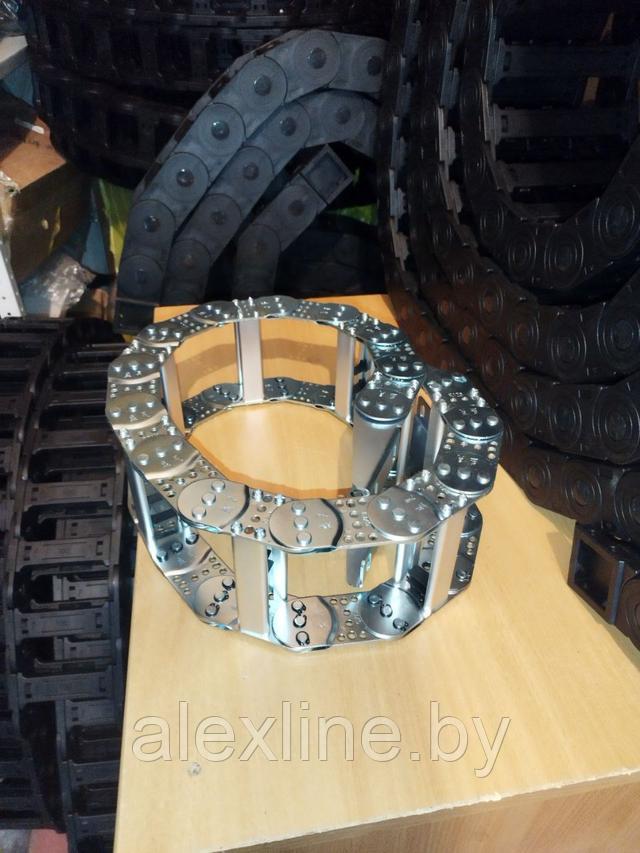

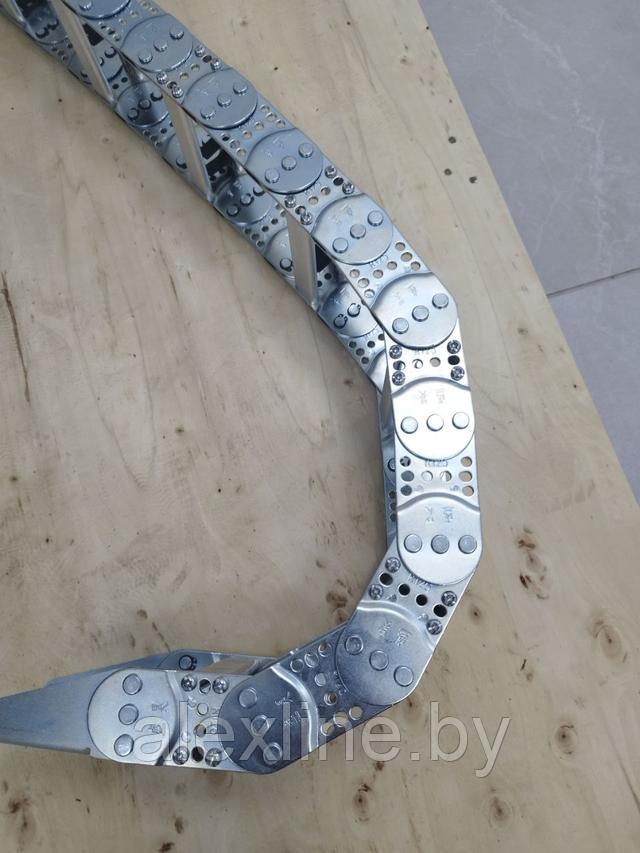

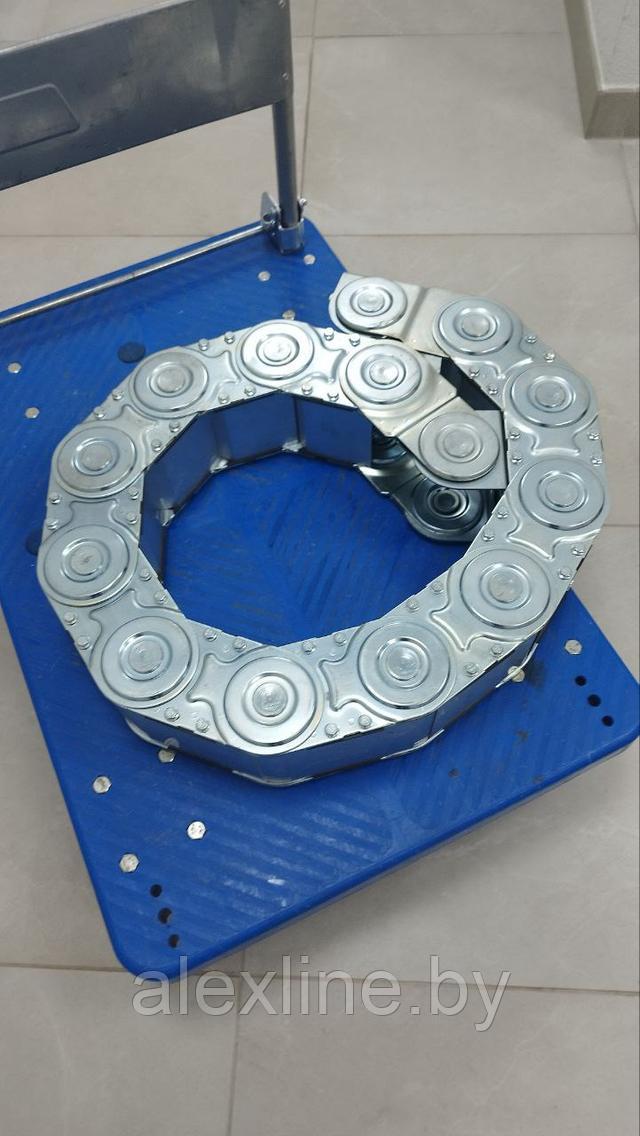

СТАЛЬНЫЕ ЦЕПИ ПЕРЕМЕЩЕНИЯ серии TL



Металлические цепи перемещения (гибкие кабельные каналы, энергоцепи, кабелеукладчики) серии TL состоят из вертикальной пластины, изготовленной из высококачественной стали с хромированным покрытием, горизонтальные перемычки - пластины из алюминиевого сплава, штифты звеньев - легированная сталь. Такие материалы обеспечивают надежную защиту во время перемещения, предотвращая от каких-либо деформаций кабелей и (или) рукавов. Качественное изготовление элементов кабель-канала, хромирование, продуманный дизайн обеспечивают высокую прочность и отличный внешний вид. Энергоцепи легко монтируются и имею хорошую подвижность обеспечивая в работе низкий шум во время перемещения.

Благодаря своему дизайну  данные кабелеукладчки значительно улучшают эргономические характеристики станков и оборудования, придают их внешнему виду большую привлекательность, тем самым повышая конкурентоспособность оборудования среди аналогичных моделей на мировом рынке.

ТИП

TL45

TL65

TL95

TL125

TL180

TL225

Звено мм

45

65

95

125

180

225

Радиус изгиба мм

50 75 90 115 145

75 90 115 125 145 185

115 145 200 250 300

200 250 300 350 470 500 575 700 750

250 300 350 450 490 600 650

350 450 600 750

Мин./Макс. Ширина мм

50-250

70-350

120-450

120-550

200-650

250-1000

Внутренняя высота мм H

32

44

70

96

144

200

Длина мм L



По запросу клиента

Макс. Диаметр отверстия в перемычке мм

-

35

55

75

110

140

Макс. Размер окна мм.

16

26

46

72

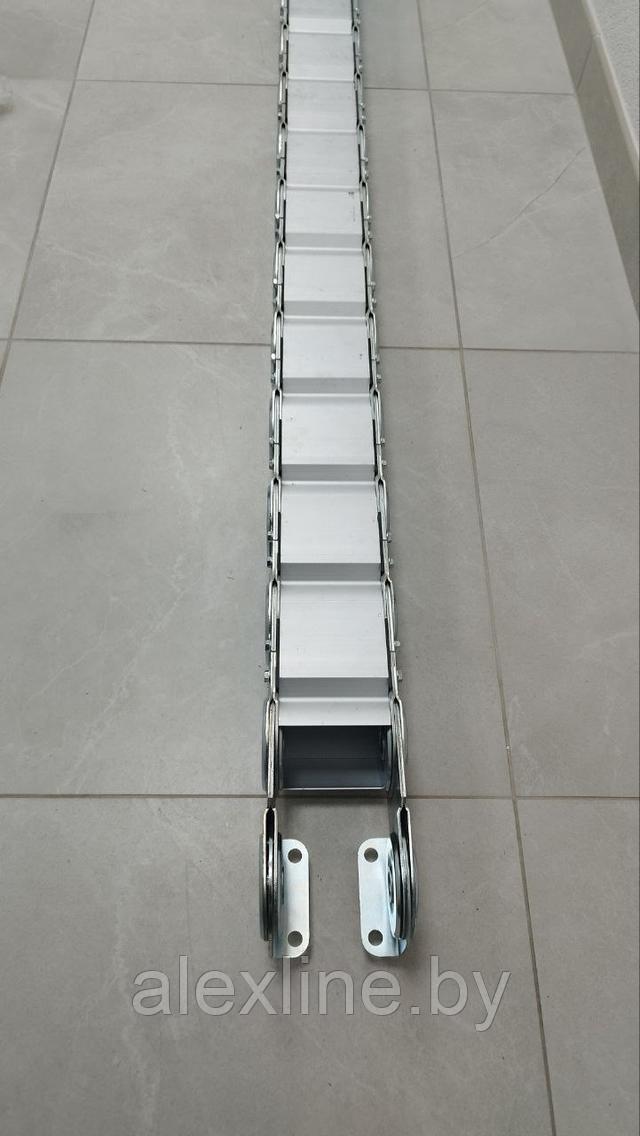

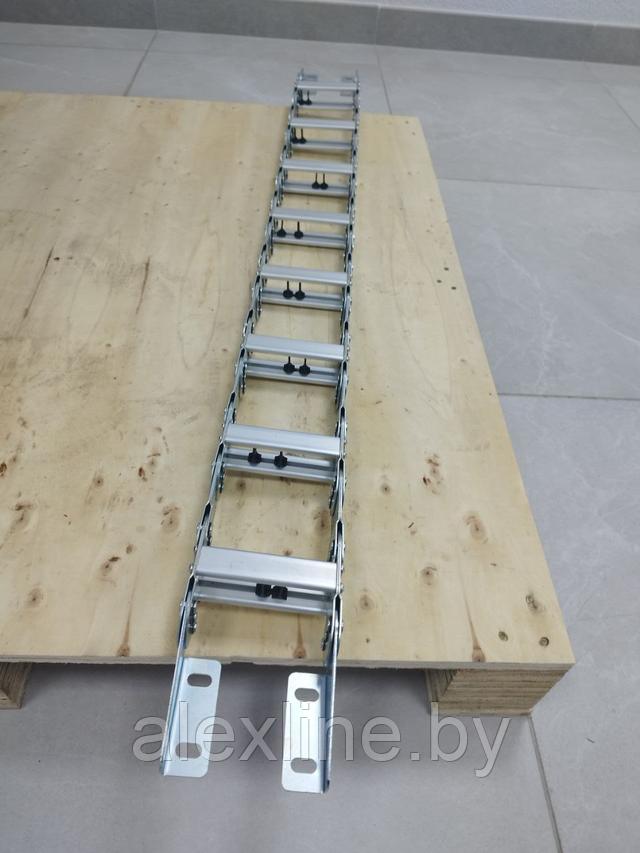

Опорные пластины

Тип I (встроенная целая)

Тип II (разборная)

Тип III (рамочная)



Для выбора Типа TL (XX) стального гибкого кабель-канала необходимо рассчитать следующие параметры:

1. Внутренний диаметр опорной плиты D1=d+0,1(0,2) мм  (берется целое число), d - внешний диаметр провода, кабеля, жидкостного или газового рукава (шланга).

2. Определите высоту цепи H и модель тяговой цепи TL (XX) в соответствии с максимальным отверстием D макс внутренней полости опорной плиты.

3. Определите радиус изгиба цепи перемещения и тип опорной пластины в буксируемой цепи в соответствии с функциональными требованиями:

·         Когда буксирная цепь должна нести большую нагрузку во время перемещения, применяется высокопрочная опорная пластина типа I (встроенная цельная).

·         Когда размер соединения трубы больше внутреннего диаметра опорной плиты или ее необходимо разобрать, отремонтировать и т. д., можно выбрать тип опоры II, который представляет собой опорную плиту разборного типа.

·         При наличии множества спецификаций для установки кабеля можно выбрать опорную пластину типа III (тип рамочная).

4. Определить ширину опорной плиты Bi по количеству установленных кабелей и рукавов, чтобы можно было получить ширину буксирных цепей B.

5. Когда использование кабельных цепей воздействуют на окружающую среду и наоборот, требуется применение защитного корпуса, который заказывается отдельно.

! Эластичность гидравлического рукава.

 Следует отметить, что гидравлические рукава (шланги)  удлиняется или укорачивается под давлением, поэтому необходимо учитывать модуль упругости шланга, особенно в случае высокого давления и большой длины цепи.
